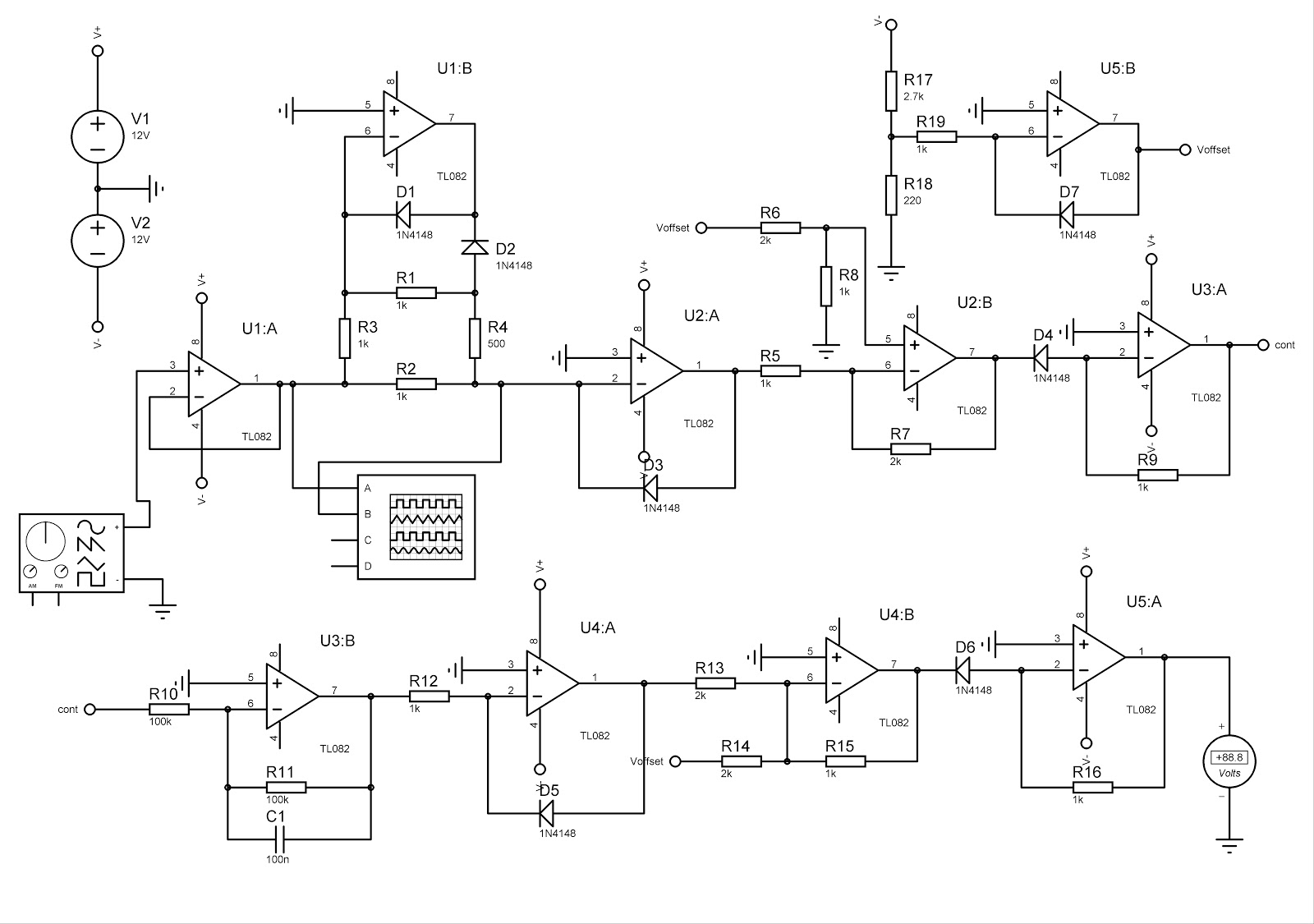

Este circuito permite medir, el valor efectivo de cualquier señal eléctrica que varia en el tiempo, consiste en un circuito de valor absoluto, un amplificador logarítmico un amplificador de ganancia 2 con desplazamiento (que depende del voltaje de offset), un exponenciador, un integrador, un circuito que nos permite sacar la raiz cuadrada de la señal y un amplificador inversor de ganancia variable (entre 0 y 2) para ajustar el valor de la señal. Con estas operaciones encontramos el valor efectivo de cualquier señal eléctrica.
RMS Voltage Sensor

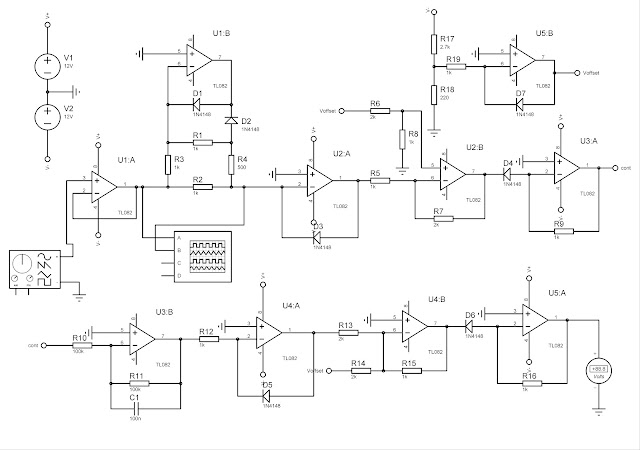

This circuit allows to measure, the effective value of any electrical signal that varies in time, consists of an absolute value circuit, a logarithmic amplifier, a gain amplifier 2 with displacement (that depends on the offset voltage), an exponentiator, an integrator , a circuit that allows us to take out the square root of the signal and a variable gain inverter amplifier (between 0 and 2) to adjust the value of the signal. With these operations we find the effective value of any electrical signal.
